Connection with PLC adapter

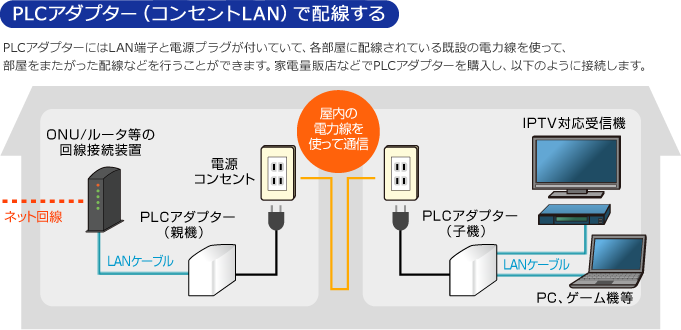

PLCアダプターで配線する01

PLCアダプターにはLAN端子と電源プラグが付いていて、各部屋に配線されている既設の電力線を使って、部屋をまたがった配線などを行うことができます。家電量販店などでPLCアダプターを購入し、以下のように接続します。

PLCアダプター(コンセントLAN)でつなぐ:基本編

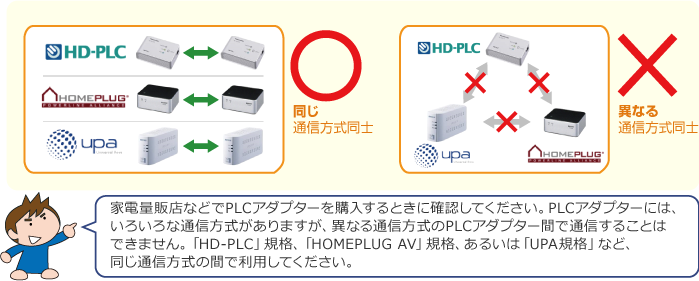

PLCアダプターで配線する02

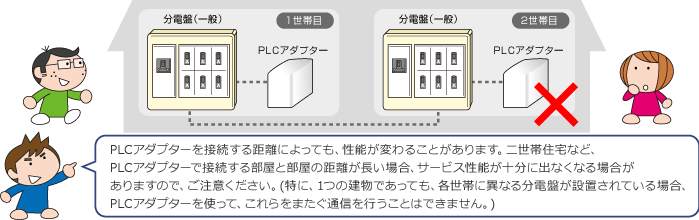

PLCアダプターで配線する03

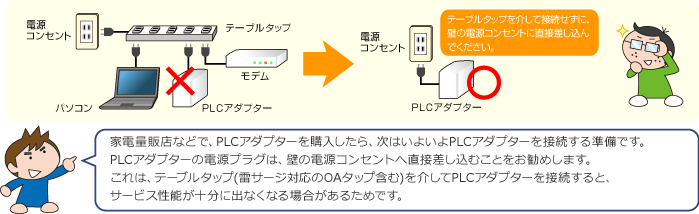

PLCアダプターで配線する04

PLCアダプター(コンセントLAN)でつなぐ:応用編

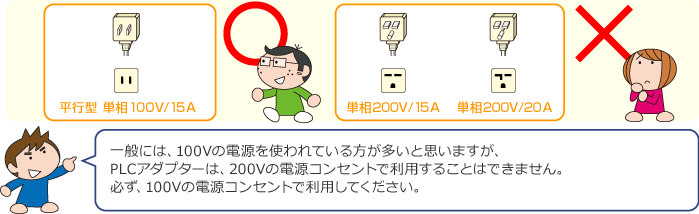

PLCアダプターで配線する05

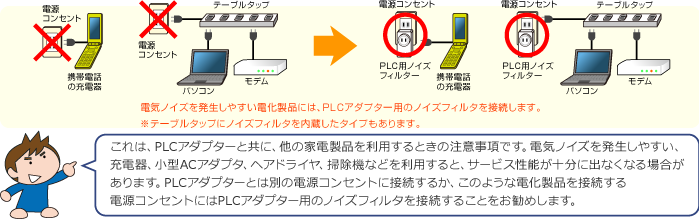

PLCアダプターで配線する06
